高屏溪攔河堰基本資料-環境培力組組長張讚合


高屏溪攔河堰基本資料
環境培力組組長張讚合   2018/5/29整理)
☆功能:供應家用及公共給水、工業用水等用水標的使用。
☆管理機關:水利署南區水資源局
☆位置:高雄市大樹區附近
☆主要設施:
  1. 混凝土固定堰:長674公尺。
  2. 活動堰
    排洪道:左側橡皮壩6座,全寬度216公尺
    排砂道:右側橡皮壩2座,全寬度70公尺
    活動堰之操作,優先倒伏右側之排砂道,然後必要時陸續倒伏由右至左之排洪道,起立時反向操作,由左至右起立。
  3. 魚道
  4. 取出水工
    放水路制水閘門
    取水路制水閘門
    側槽取水口制水閘門
    擋泥攔污閘門
  5. 沉砂池
  6. 固床工
☆引水運用運轉:
  攔取高屏溪水源並與南化水庫聯合運用供應各標的用水。
  以橡皮壩充氣抬高水位後取水,於沉砂池後方之原水由自來水公司抽水運用。
水量之調配營運以本水庫及其下游各用水計畫日需水量為基準。
引用水源泥沙濁度超過12,000NTU 時,原則上不取水。
☆防洪運轉:
  水位標高16.4公尺以上時,活動堰依規定倒伏。

☆高屏溪攔河堰大事記
1913  竹子寮抽水站(打狗水道唧筒室)完工(打狗水道還包括坪頂淨水場、打狗山配水池)
1952  澄清湖水庫完工(水源來自曹公圳)
1984  鳳山水庫完工(在小港,水源來自東港溪攔河堰)
1994,3  南化水庫完工
1994,4  美濃愛鄉協進會成立(鍾鐵民)
1994,10  高屏溪攔河堰開工
1999,6 甲仙南化越域引水完工
1999,10 高屏堰興建完成
2000,6  高屏堰開始營運
2003,4  行政院核定曾文越域引水工程計畫(預定2012完成)
2004,2  南化高屏聯通管完成
2009,8  莫拉克颱洪(八八水災)
2000,3  陳水扁當選總統,美濃水庫、瑪家水庫確定停建
2002,7  高屏大湖通過環評,但因預算年年遭立院刪除而無法動工
2013,3  高屏大湖重啟環評遭否決
2017,4  曾文南化聯通管工程納入前瞻基礎建設計畫

☆高屏溪伏流水運用
高屏溪沿岸由上游至下游既有仍在運作之伏流水取水工程有:
竹寮(設計每日取水量原有10 CMD,新設10CMD)、九曲堂(9CMD)、翁公園(10CMD)及會結(13.5CMD)伏流水取水站等4處,其餘昭明及林園取水站等因水質鹽化已不予取用。
四站平均取水量合計豐水期15.2CMD;枯水期10.3CMD
△高屏堰上游伏流水模場:輻射井及集水暗管兩種各1萬CMD。
△高屏堰上游傍河取用伏流水工程:
105,5 開工,預計107,10 完工,預計汛期高濁度時產出10萬CMD之備援水量

☆水源保護
△高屏溪自來水水質水量保護
  最早是內政部1987年公告的『高屏溪水系水源水質水量保護區』,面積3,115平方公里。高屏堰完成後,經濟部2002年重新公告『高屏溪自來水水質水量保護區』,面積縮編為2,896平方公里,排除在高屏堰下游匯入高屏溪的武洛溪流域219平方公里。由於高屏堰以上的高屏溪流域在2000年以後大舉進行『離牧』政策,屏東的武洛溪流域成了養豬業天堂。
最新的經濟部公告版本是2010/5/28 ,公告面積為2,894.05平方公里,範圍是『高屏溪攔河堰取水口以上全流域棱線以內所涵蓋之地區』。

△高屏溪飲用水水源水質保護區
  環保署2009/4/1公告。劃設面積175,450公頃,包括『高屏溪流域甲類水體集水區內之國有林班地及各主支流行水區所涵蓋範圍』。簡單說就是高屏溪流域有人住的地方全部排除在外。因此飲用水保護區的範圍只有自來水保護區的60%

☆高雄給水廠
 自來水公司第七區管理處高雄給水廠,就在高屏堰管理中心旁邊,可能是全台灣唯一沒有淨水場的給水廠。它的任務是:負責調配高屏溪大樹攔河堰供應的原水,以及南化水庫與攔河堰聯通管路原水輸送操作作業。

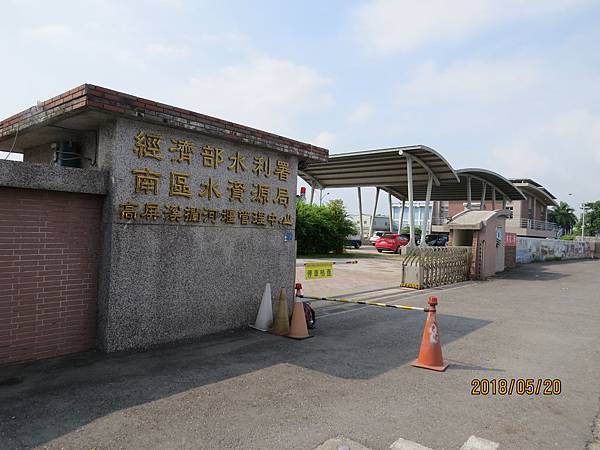

(高屏溪攔河堰管理中心)
(進水口)

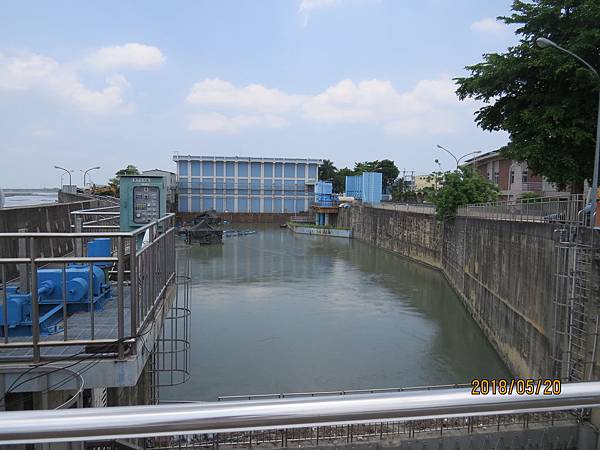

(沉砂池,遠方為自來水公司)
(放水路)

(進水口)

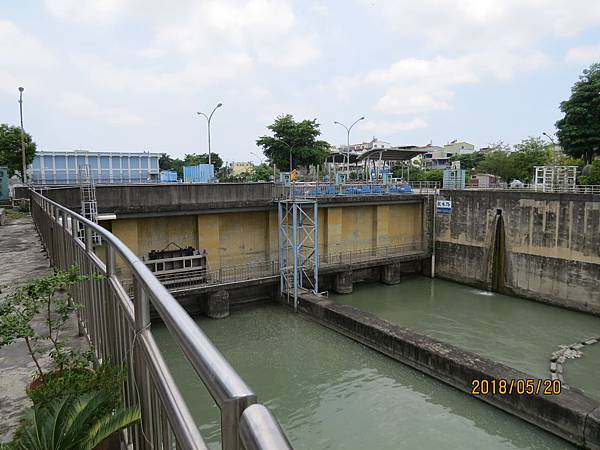

(從進水口進來的水在這裡分兩路:右為取水路,通往沉砂池;左為放水路,濁度較高的水放回高屏溪)
(高屏溪自來水保護區與飲用水保護區)

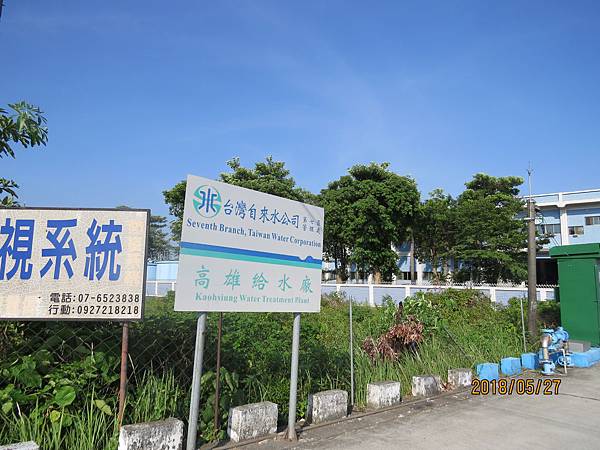

(高雄給水廠)
